#墊片的力學行為性能#
壓潰強度
什么是壓潰強度？
墊片應力越大，泄漏將越少。但是墊片應力太大時，墊片將會被壓潰，也可能壓縮時已經碎裂。因此若測試壓縮墊片的全過程，總會有發生壓潰的極限載荷，即為墊片的壓潰（縮）強度。

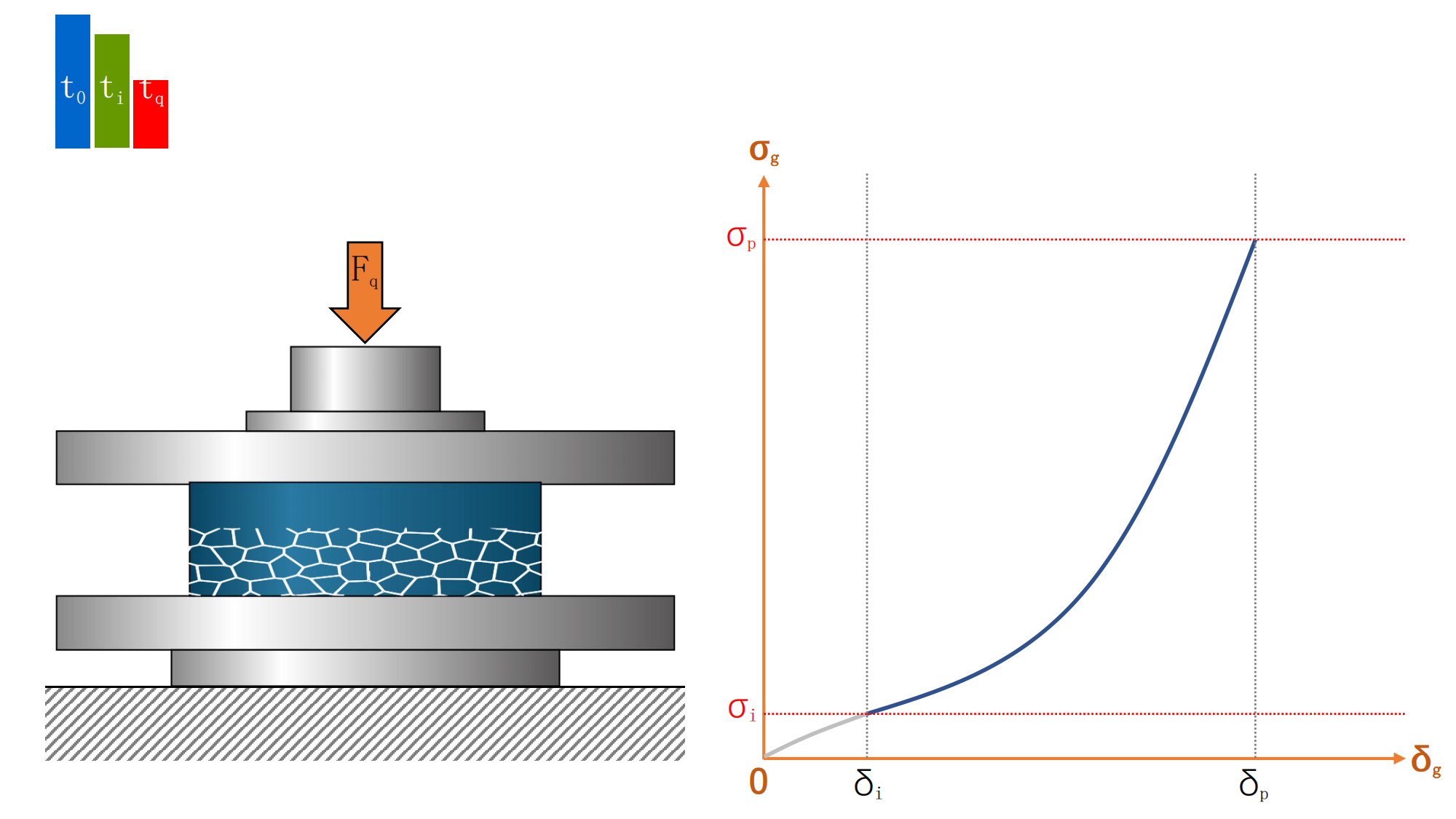

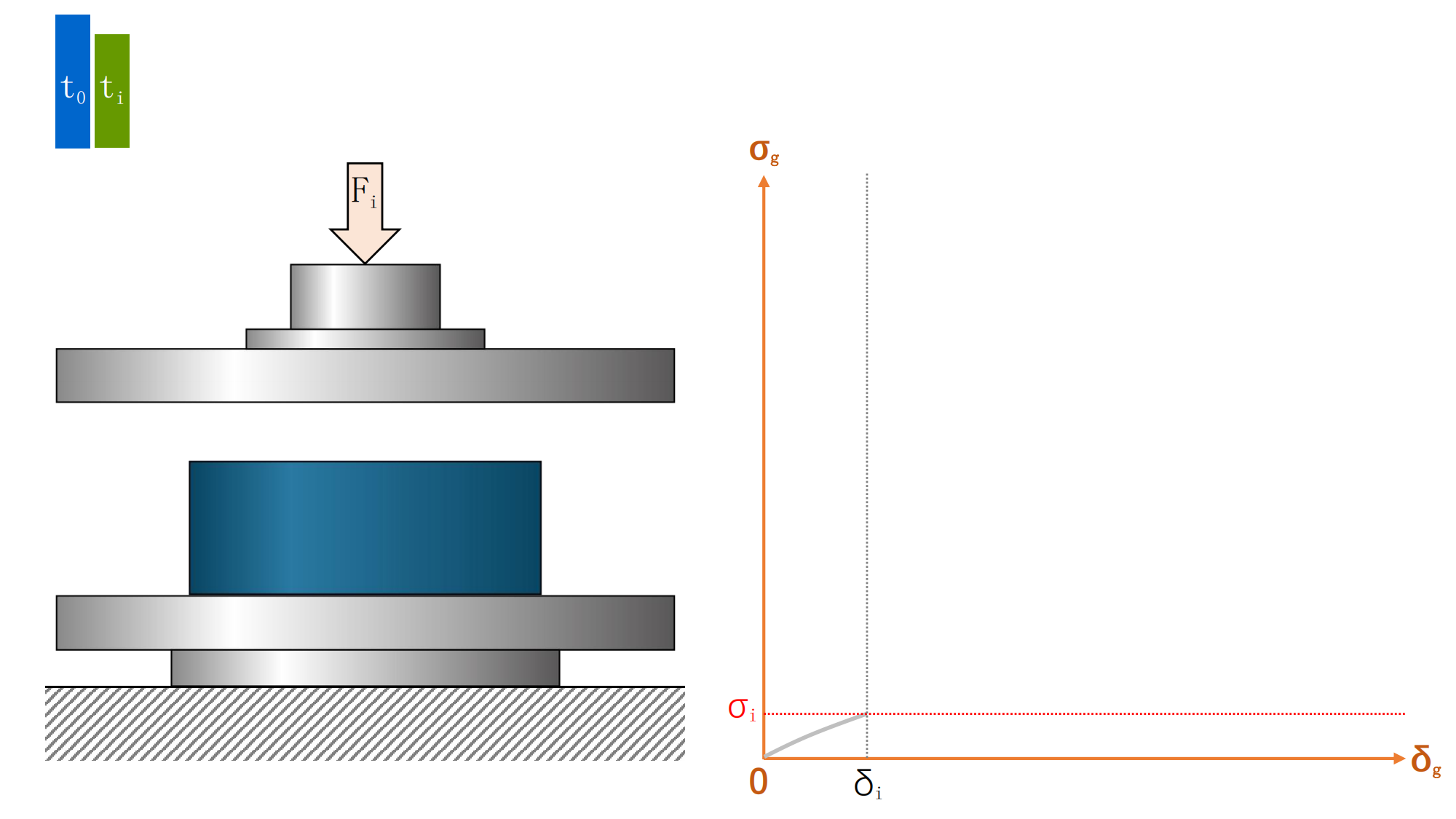

在測試壓縮回彈性時，設定目標載荷值，但測試壓潰強度時，將不再設定目標試驗載荷，不斷加載。

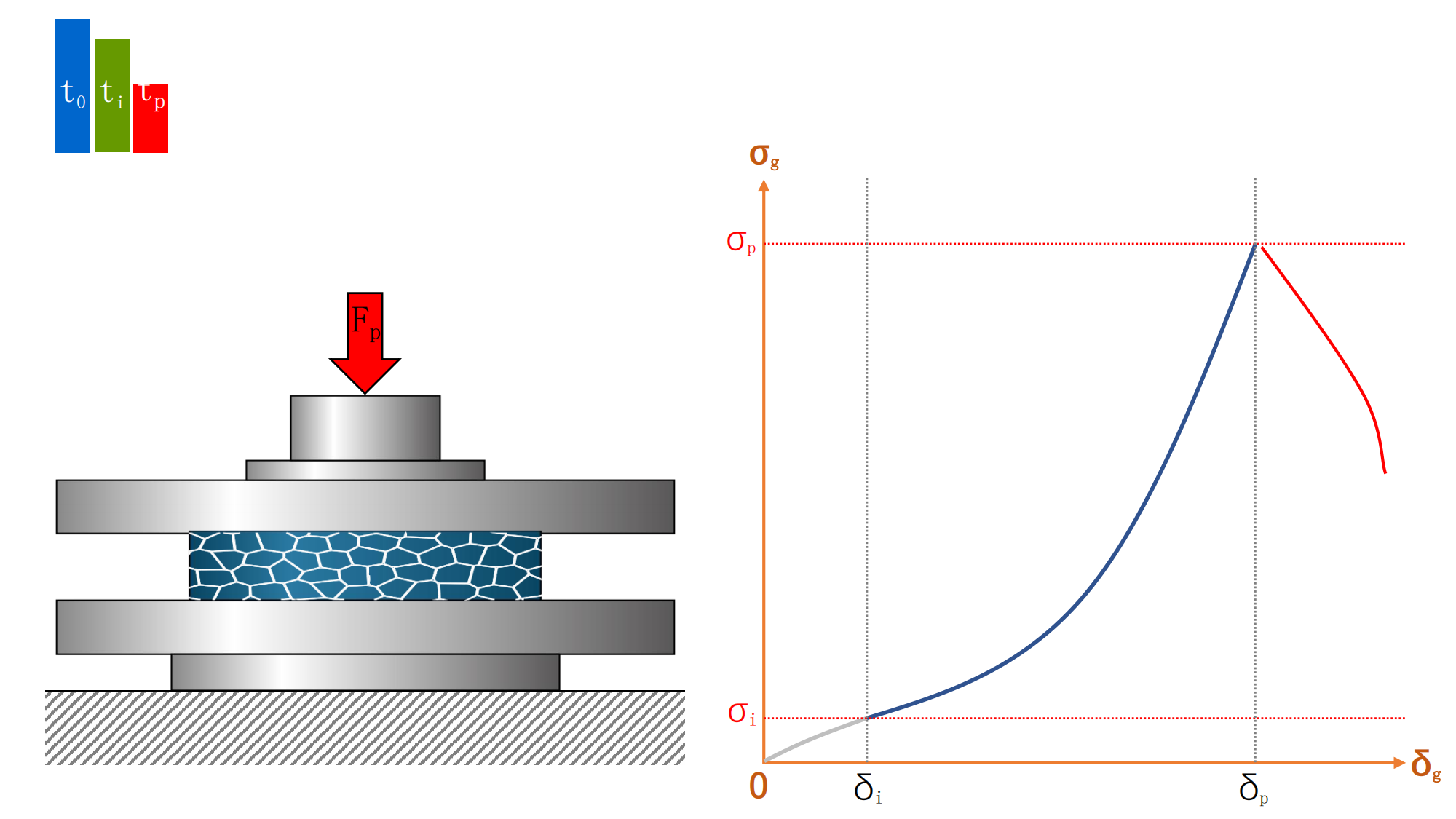

直至出現載荷突然下降，或下降拐點，此時墊片被壓潰，對應的Fp或σp即為壓潰強度。
壓潰強度的關聯因素
1 墊片厚度
比如1.5mm厚的纖維增強橡膠板室溫的壓縮強度為110MPa，而3mm厚的纖維增強橡膠板僅60MPa；上述材料的墊片300℃時的壓縮強度分別是72MPa和38MPa。
2 工作（或試驗）溫度
不同構造材料和形式的墊片的壓縮強度自然也不一樣，如與上述同樣厚度和溫度的橡膠粘結非石棉纖維（芳綸纖維）板，300℃時的壓潰強度為：厚度1.5mm 45MPa，厚度3mm 30MPa。又如金屬材料比纖維類增強橡膠板材壓潰強度大得多，同樣316L制成的橢圓墊比O形環壓潰強度大。

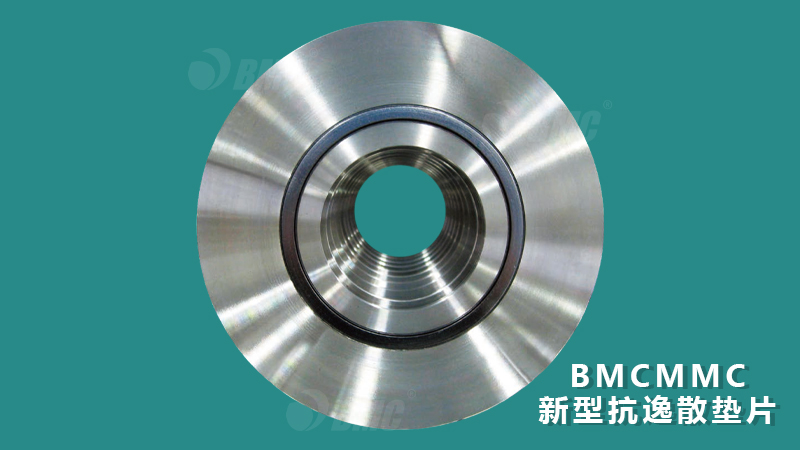

（BMCMMC墊片：在金屬的抗壓強度范圍內，墊片不壓潰）

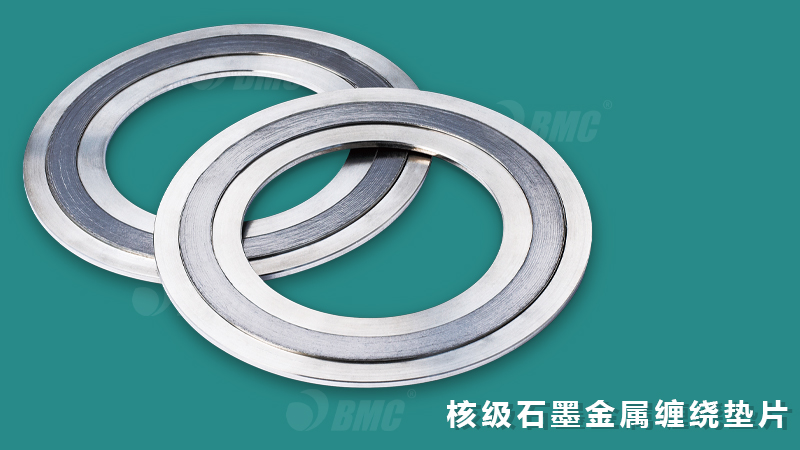

（BMC核級石墨金屬纏繞墊）
限制外環，在金屬的抗壓強度范圍內，永不壓潰。
3 材料本身特性
在高溫下測得的壓潰強度也有稱熱壓潰強度。
★ 總結 ★
在實際工程應用中，由于在初始安裝時，必須克服介質壓力形成的軸向推力，因此，這部分的載荷在安裝階段均作用于密封墊片，此時，有可能墊片處于過載狀態，甚至被壓潰。因此，合理確定墊片應力范圍時確保墊片不被壓潰，保證密封有效的重要條件。
墊片的密封應力（=總的螺栓載荷力/墊片的壓縮面積）
法蘭接頭密封設計/選用的關鍵性能參數。為了保證安全使用、控制泄漏，墊片必須正確選用設計、保證質量、正確地安裝，在任何工況條件下法蘭密封面和墊片接觸表面之間應具有足夠的壓緊應力。
